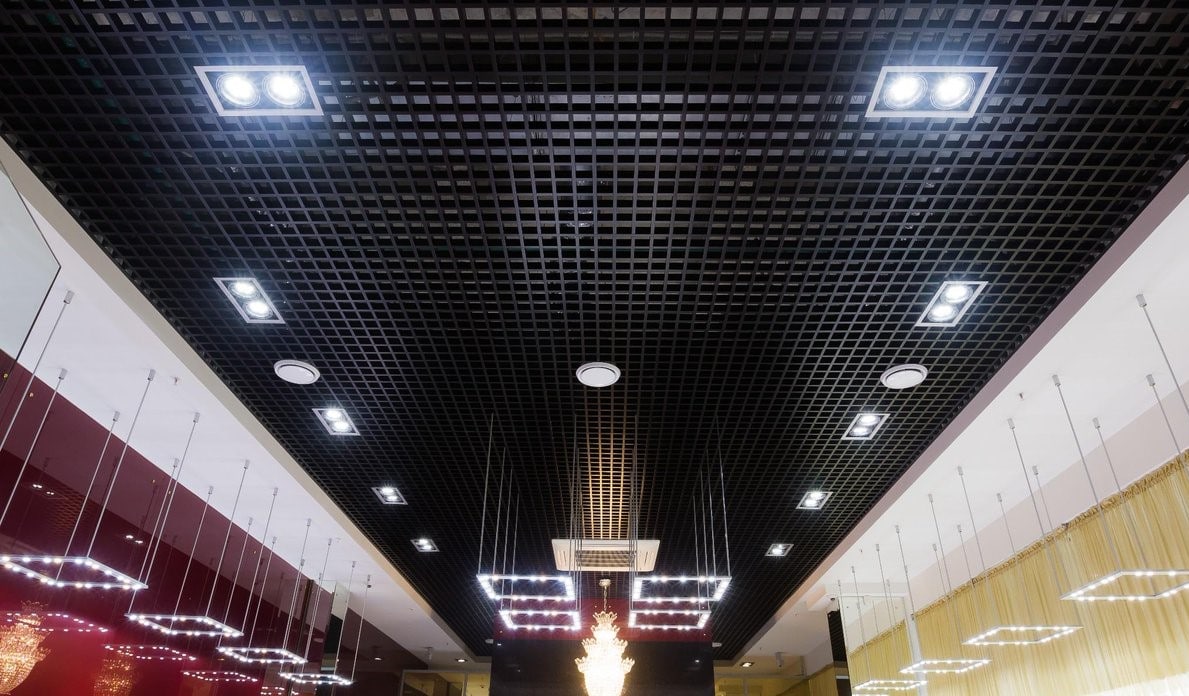

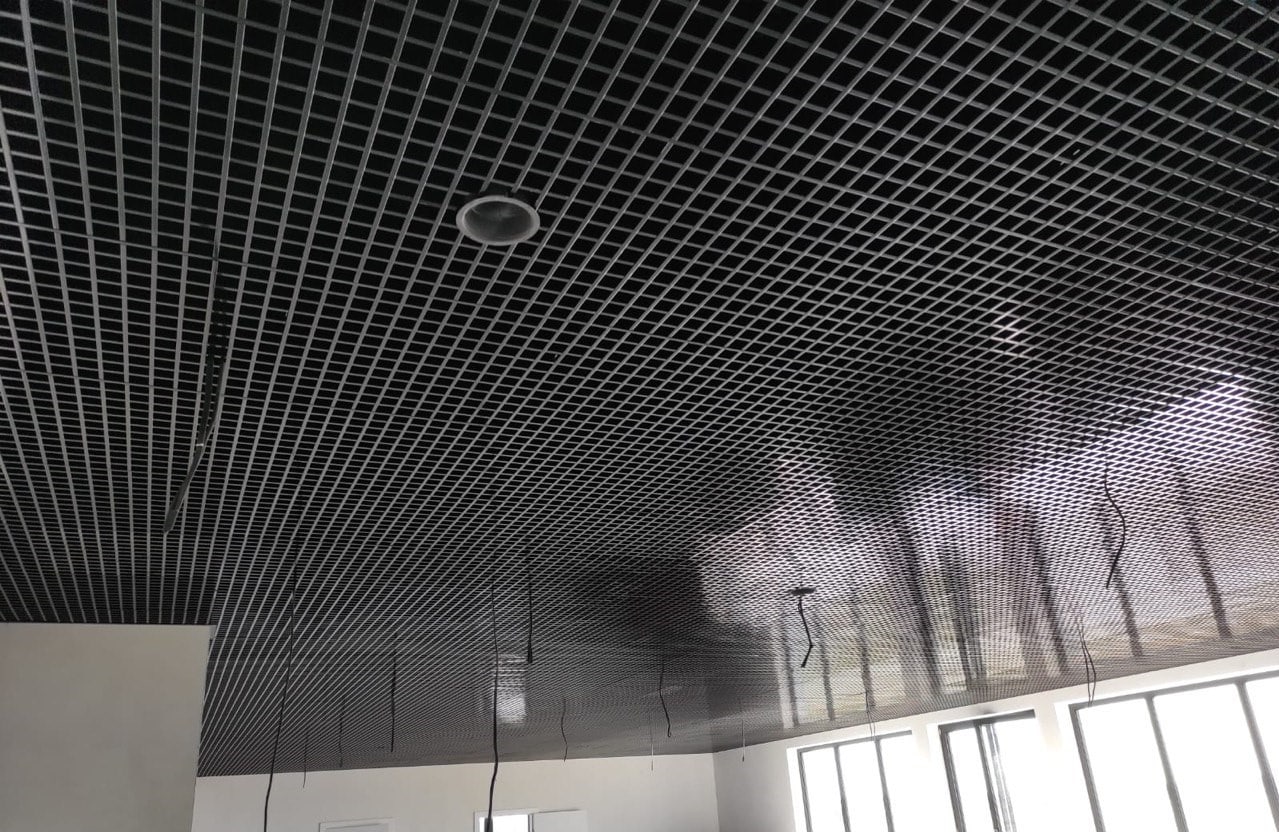

Die Rasterdecke ist eine neue Art von abgehängter Decke, die es dem Architekten ermöglicht, dank einer breiten Palette von Farben und Texturen der Deckenelemente originelle Designlösungen für Räume zu schaffen. Es handelt sich um eine sehr interessante, ungewöhnliche architektonische Lösung, die den Innenraum vervollständigt und verschönert und dazu einen Hauch von Innovation verleiht. Es handelt sich um eine sehr vielversprechende Art von abgehängten Decken, da sie viele Vorteile gegenüber anderen Deckenarten hat. Der Raum zwischen der Decke und der Rasterdecke ist gut und uneingeschränkt belüftet. Rasterdecken haben einen hohen Brandsicherheitsfaktor und sind aus rostfreiem Stahl mit einer Dicke von etwa 0,25 mm hergestellt, so dass sie in relativ feuchten Umgebungen verwendet werden können.

Die Rasterdecke hat folgende Qualitätsmerkmale:

- Verdeckt zuverlässig die technische Kommunikation oberhalb der Decke.

- Schafft einen einfachen Zugang zur technischen Kommunikation. Zu diesem Zweck sind spezielle Gitter vorgesehen, die leicht entfernt werden können.

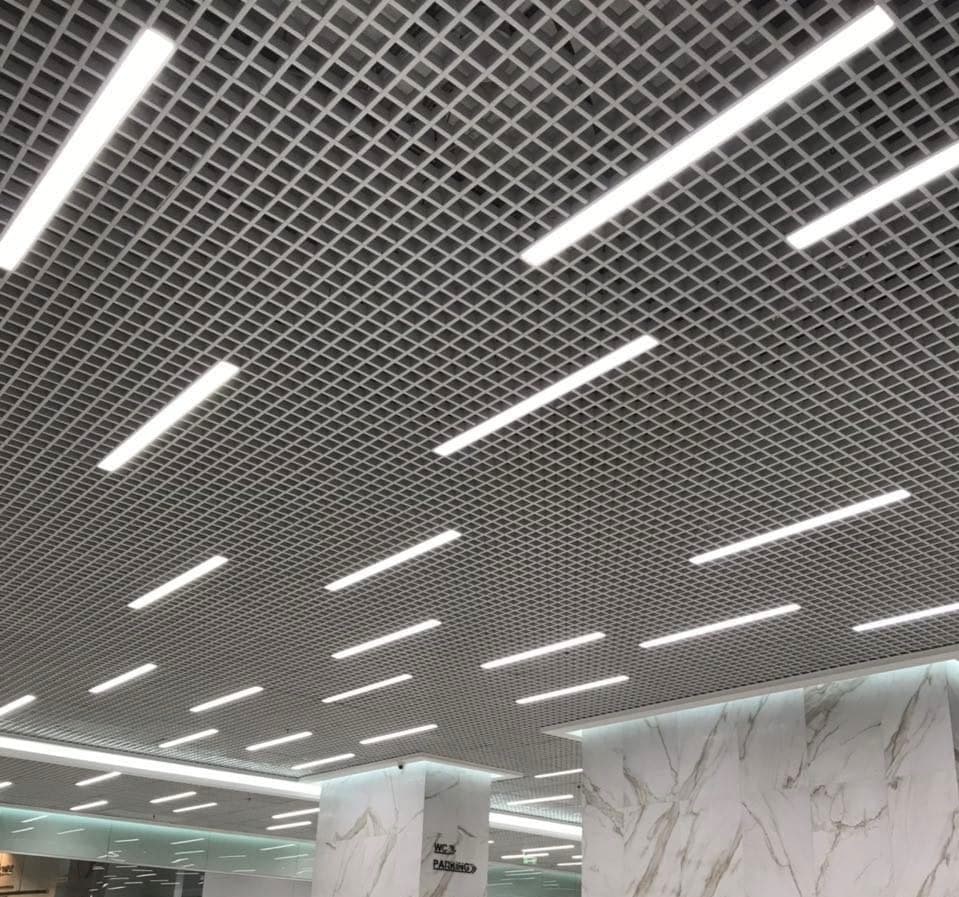

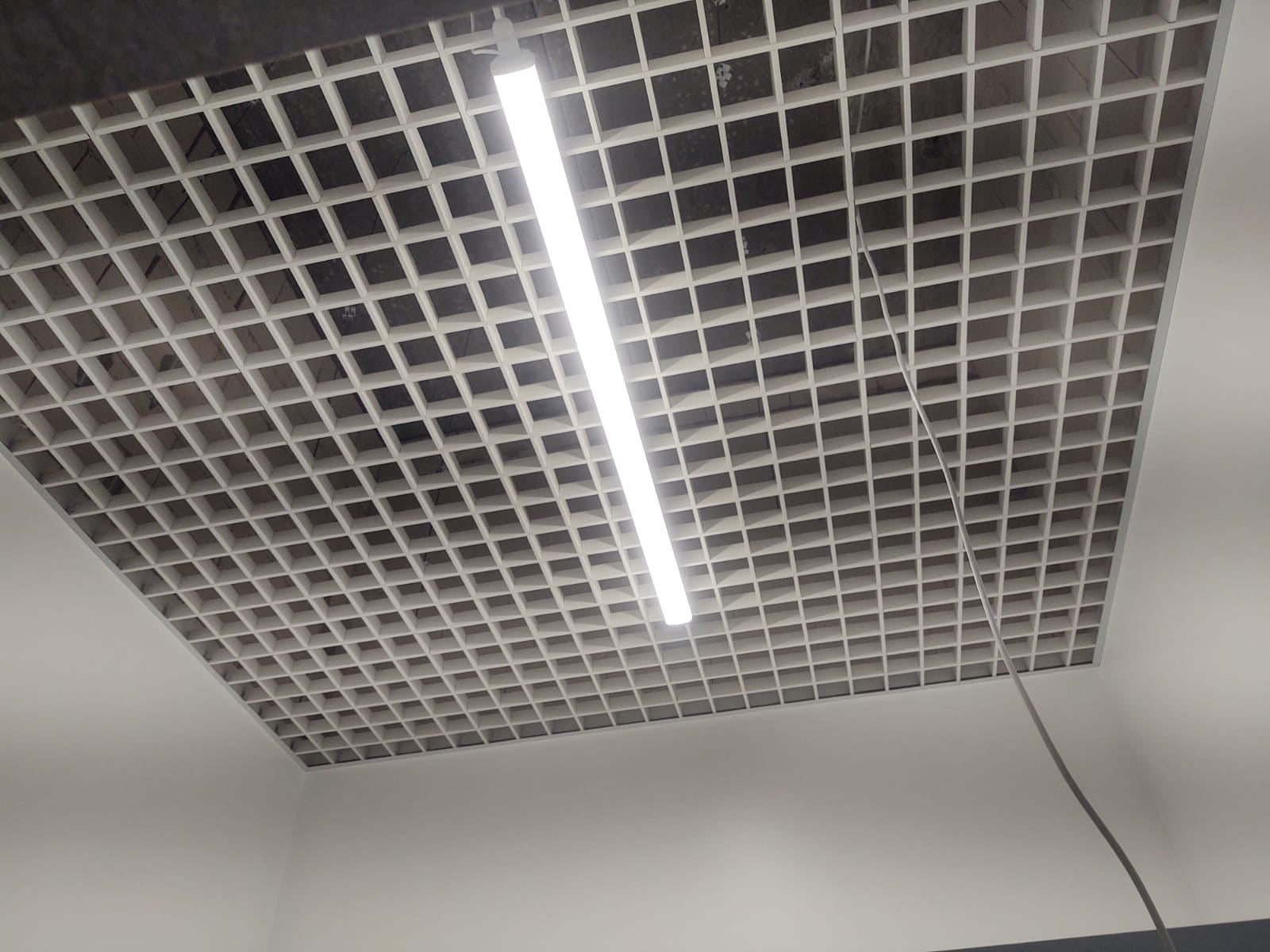

- Die Verwendung von Rasterdecken ermöglicht die Schaffung verschiedener Beleuchtungssysteme, die Verwendung verschiedener Lampentypen, einschließlich der in den Raum hinter der abgehängten Decke integrierten Lampen. Dies ermöglicht eine Vielzahl von Lichteffekten und erweitert generell die Möglichkeiten der Raumgestaltung.

Eine Rasterdecke ist ausreichend widerstandsfähig gegen Witterungseinflüsse, Korrosion und Sonnenlicht. Die Schicht, die die Deckenelemente bedeckt, ist dauerhaft.

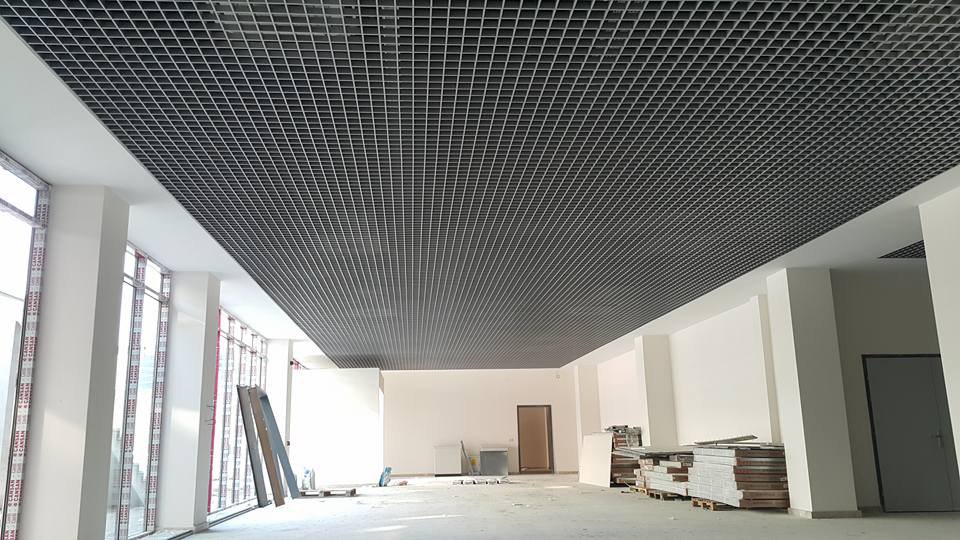

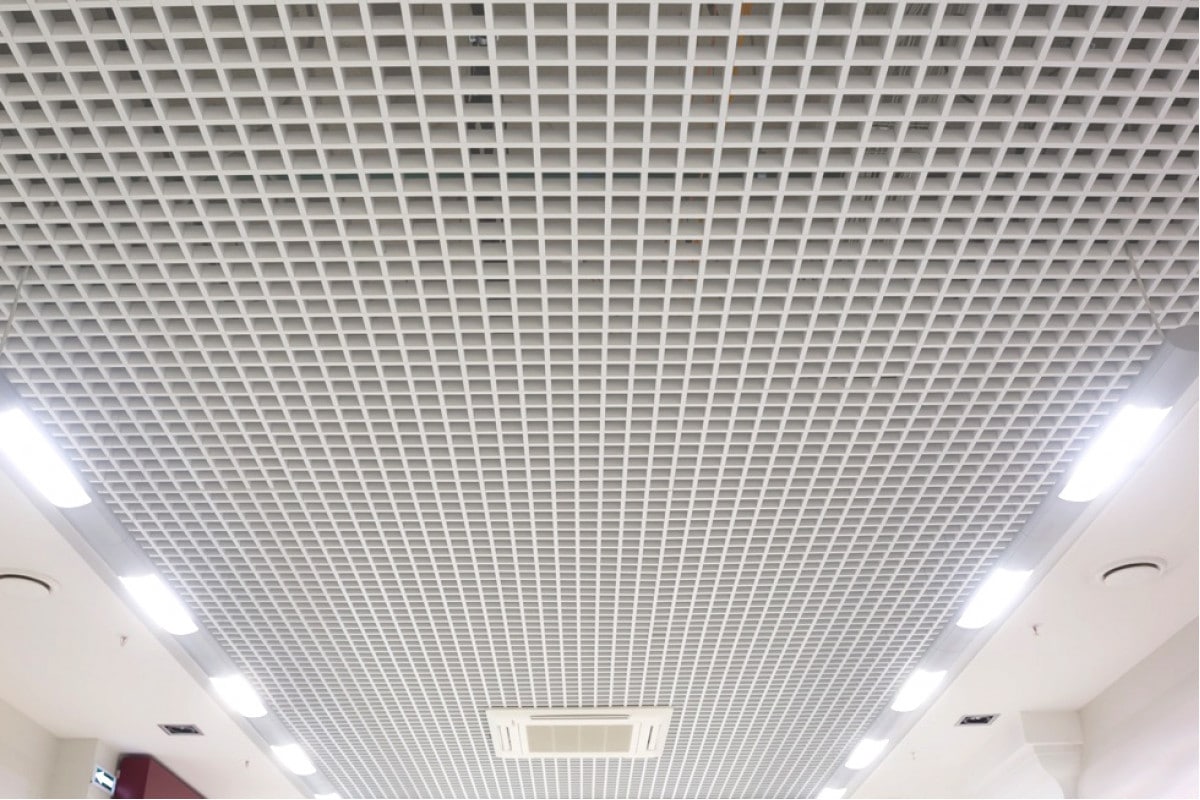

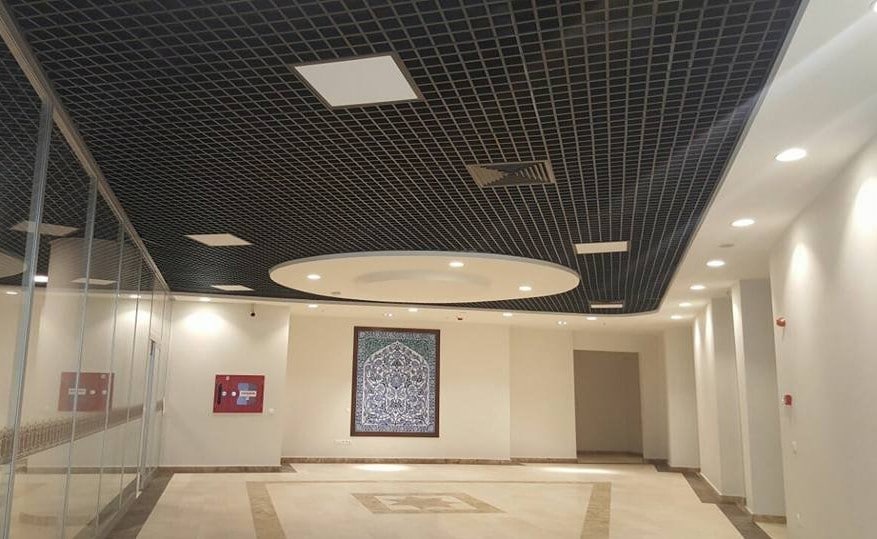

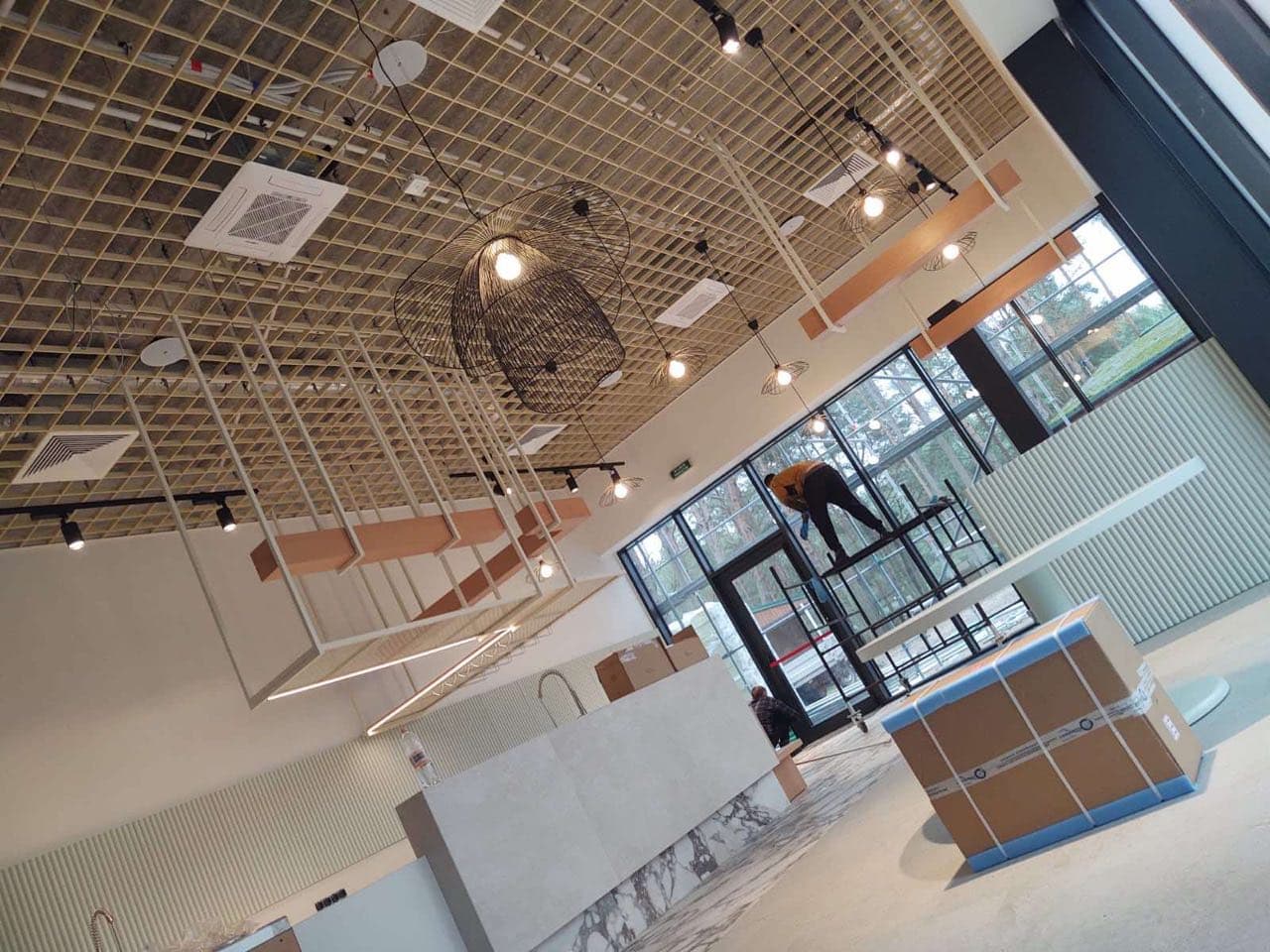

Die Rasterdecke wird häufig in öffentlichen Gebäuden verwendet:

- Restaurants, Bars, Cafés;

- Einkaufszentren und Geschäften;

- Pavillons;

- Flughäfen und Bahnhöfen;

- Autohäusern;

- Hotelzimmern;

- Geschäftszentren und Büros.

Angebot anfordern:

Nachricht wurde gesendet

Sendefehler, bitte kontaktieren Sie uns telefonisch

Farben der Rasterdecke

Die Rasterdecke ist erhältlich in den Farben Weiß, Schwarz, Silber, Beige, Braun, Graphit, nasser Asphalt.

Schwarz
RAL 9005

Silber
RAL 9006

Weiß
RAL 9003

Beige
RAL 1015

Braun
RAL 8017

Graphit
RAL 7024

"Eiche"
Holz

Maschenweiten der Rasterdecken

Die Anzahl der in jedem Gitter verwendeten Profile bestimmt die Maschenweite. Derzeit werden Standard-Rasterdecken in zehn Ausführungen mit Maschenweiten von 30x30, 40x40, 50x50, 60x60, 75x75, 86x86, 100x100, 120x120, 150x150 und 200x200 Millimetern hergestellt.

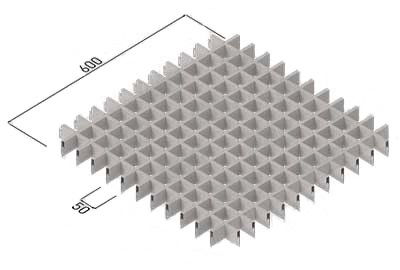

50x50

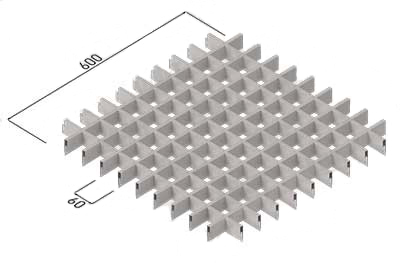

60х60

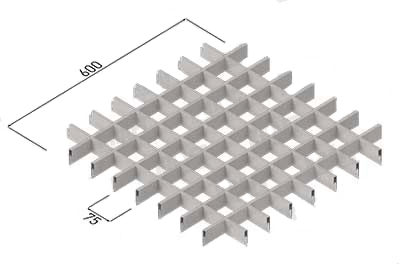

75х75

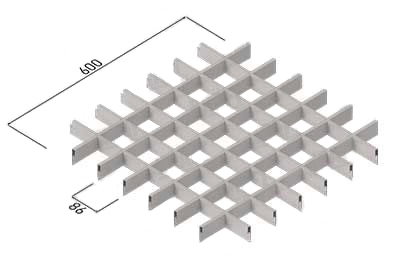

86х86

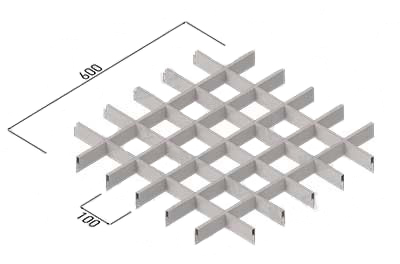

100х100

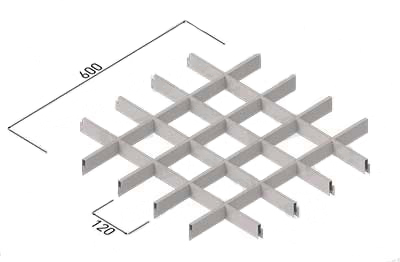

120х120

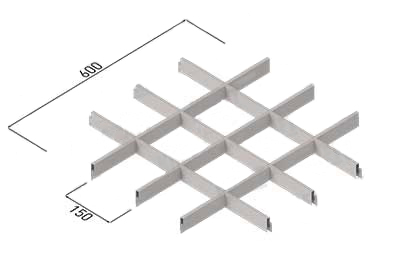

150х150

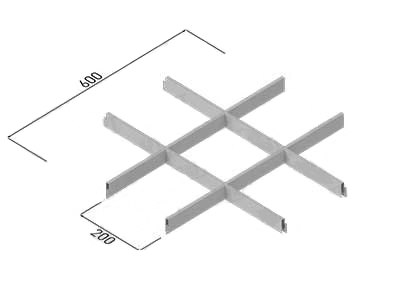

200x200

Haben Sie irgendwelche Fragen? Schreiben Sie uns!

Schreiben Projektkalkulation

Maschenweite, mm.	Oberes Profil, Stück.	Unteres Profil, Stück.	Anzahl der Profile im Raster, Stk.
30x30	19	19	38
40x40	14	14	28
50x50	11	11	22
60x60	9	9	18
75x75	7	7	14
86x86	6	6	12
100x100	5	5	10
120x120	4	4	8
150x150	3	3	6
200x200	2	2	4

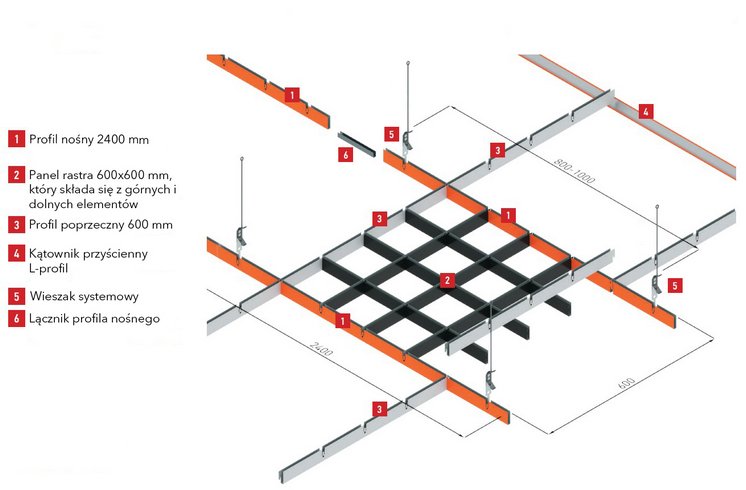

Rasterdecken Konstruktion

Rasterdecken Konstruktion

Eine Standard-Rasterdecke besteht aus einzelnen Elementen:
Raster 600 x 600 mm, das aus mehreren Profilen besteht:
- oberes Profil 600 mm

- unteres Profil 600 mm

- Querprofil 600 mm

- Tragprofil 2400 mm

- Trägerprofil-Verbinder 2400 mm

- Abhängeset (in der Länge einstellbar)

- Wandwinkel

Name	Modul, mm	Maßeinheit	50x50	60x60	75x75	86x86	100x100	120x120	150x150	200x200
Raster	600x600	Stk.	2.78	2.78	2.78	2.78	2.78	2.78	2.78	2.78
oberes Profil	600	Stk.	30.58	25.02	19.46	16.68	13.9	11.12	8.34	5.56
unteres Profil	600	Stk.	30.58	25.02	19.46	16.68	13.9	11.12	8.34	5.56
Querprofil	600	Stk.	2.78	2.78	2.78	2.78	2.78	2.78	2.78	2.78
Tragprofil	2400	Stk.	0.7	0.7	0.7	0.7	0.7	0.7	0.7	0.7
Verbinder	–	Stk.	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6
Abhängeset	–	Stk.	2.1	2.1	2.1	2.1	2.1	2.1	2.1	2.1
Wandwinkel	2500	Stk.	wie benötigt

Technische Angaben

Technische Angaben

Das Gitter besteht aus 0,25 mm dicken verzinkten Stahlblech-Elementen mit U-förmigem Querschnitt, 10 mm Basis und 40 mm Höhe;

Das Gewicht einer Rasterdecke hängt von der Maschenweite ab (2-6 kg / m2);

Offene Fläche von 60% bis 93%;

Empfehlung für den Einsatz einer Rasterdecke in Abhängigkeit von der Größe des Raumes

Maschenweite, mm	Raumhöhe, m
Maschenweite, mm	4	6	8	10	12
Raumlänge – 10 m
50, 60, 75, 86	+	+	+	+	+
100	±	+	+	+	+
120	–	±	+	+	+
150	–	±	+	+	+
200	–	±	+	+	+
Raumlänge – 20 m
50, 60, 75, 86	+	+	+	+	+
100	+	+	±	+	+
120	±	±	–	±	+
150	±	–	–	±	+
200	±	–	–	±	+
Raumlänge – 30 m
50, 60, 75, 86	+	+	+	+	+
100	+	+	+	+	±
120	+	+	+	±	–
150	+	+	±	–	–
200	+	±	–	–	–
Raumlänge – 40 m
50, 60, 75, 86	+	+	+	+	+
100	+	+	+	+	+
120	+	+	+	+	±
150	+	+	+	±	–
200	+	+	±	–	–
Raumlänge – 50 m
50, 60, 75, 86	+	+	+	+	+
100	+	+	+	+	+
120	+	+	+	+	+
150	+	+	+	+	±
200	+	+	+	±	–

Montageanleitung für die abgehängte Decke

Schritt 1. Die Montage der Lattendecke beginnt mit der Bestimmung des Niveaus mit einer Laserwaage und dem Markieren des Niveaus an den Wänden. Der Abstand zwischen der abgehängten Decke und der Hauptdecke muss mindestens 150 mm betragen.

Schritt 2. Der Wandwinkel wird entlang des Umfangs befestigt. Montage auf Pflöcken, der Abstand zwischen den Pflöcken beträgt 300-500 mm.

Schritt 3. An der Decke werden Linien für der Tragprofile und die Befestigungspunkte der Deckenclips festgesetzt. Die Deckenclips werden an den zuvor in die Decke eingelassenen Dübeln mit einem Abstand von 800-1000 mm montiert.
Die Deckenclips, die der Wand am nächsten sind, sind in einem Abstand von höchstens 600 mm von der Wand zu befestigen. Die Aufhängevorrichtung besteht aus einer Spreizfeder und zwei Gewindestangen (mit Haken und Öse) oder einer Gewindestange und einem Systemaufhänger.

Schritt 4. An den Aufhängern werden Tragprofile befestigt, die nach der Verbindung durch senkrechte Querstäbe ein Raster bilden - eine Rasterdeckenstruktur
Tragprofile werden mit Hilfe von Verbindern miteinander verbunden.

Schritt 5. Auf einer ebenen, sauberen Fläche werden das obere Profil und das untere Profil der Decke zu einem Raster zusammengefasst.
Auf einem so vorbereiteten und nivellierten Raster werden die Rasterdeckenplatten von oben montiert. Die unteren Profile in der Platte müssen parallel zu dem 2400 mm langen Trägerprofil verlaufen.
